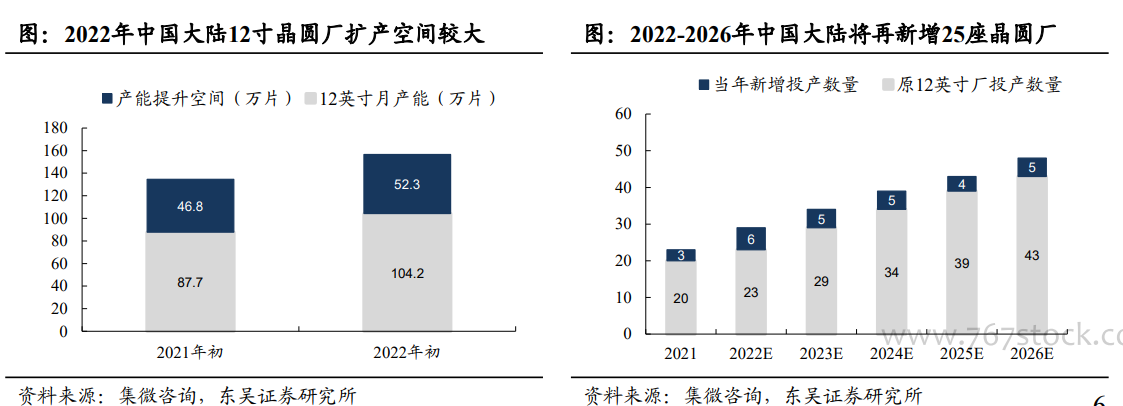

相较半导体设计、封测环节，晶圆制造是中国大陆当前半导体行业短板，自主可控驱动本土晶圆厂逆周期大规模扩产。据SEMI数据，2021-2022年全球新增晶圆厂29座中，中国大陆新增8座，占比达到27.59%。然而，中国大陆市场晶圆产能缺口依旧较大，2021年底晶圆全球产能占比仅为16%（包含台积电、海力士、三星等外资企业在本土的晶圆产能），远低于半导体销售额全球占比（2021年约35%）。在自主可控驱动下，本土晶圆厂具备较强逆周期扩产诉求。

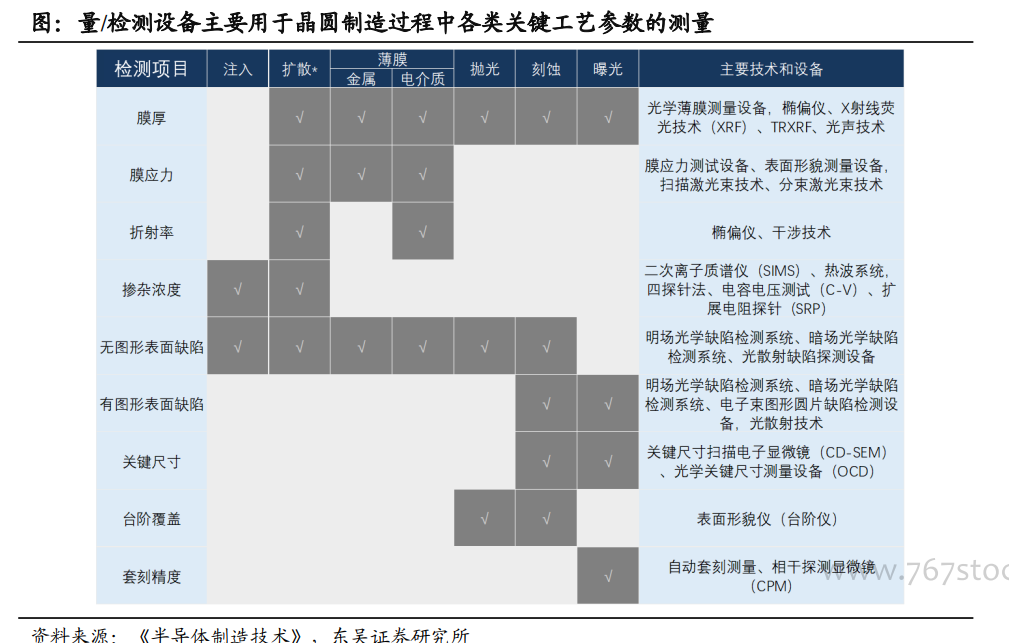

根据应用场景的不同，量/检测设备主要分为量测、检测两大类，其中检测设备占比高达63%。1）检测设备：主要用于检测晶圆结构中是否出现异质情况，如颗粒污染、表面划伤、开短路等特征性结构缺陷；2）量测设备：指对被观测的晶圆电路上的结构尺寸和材料特性做出量化描述，如薄膜厚度、关键尺寸、刻蚀深度、表面形貌等物理参数的测量。

按照技术原理划分，量/检测设备可分为光学、电子束、X光三大类，其中光学占比高达75%。1）光学：对晶圆破坏性小，同时具备批量、快速检测的优点，广泛应用于晶圆表面杂质颗粒、图案缺陷等检测，以及膜厚、关键尺寸、套刻精度、表面形貌等测量；2）电子束：精度高于光学技术，但是速度较慢，适用于部分核心工艺的抽检；3）X光：穿透力强、无损探测，适用于超薄薄膜测量、特定金属成分检测等少数特殊场景。
